Charnières à friction

Charnières à fonctions

La gamme de charnières à friction est composée de friction réglable petite et grande dimension, avec ou sans friction en inox de couple entre 3 N.m à 8 N.m, en inox, de paumelles, à friction unidirectionnelle, 2 axes de rotation, de pivot, d'axe rotatif, d'articulation rotative, de mini charnières. Elles mesurent entre 30 mm et 115 mm de longueur et entre 16.5 mm et 76 mm. Nous vous proposons plusieurs matières : de l'aluminium 6060 T5, de l'inox 301, de l'inox 304, de l'aluminium, de l'inox 430, du POM. Elles sont stables selon les températures entre -40° et +80°.

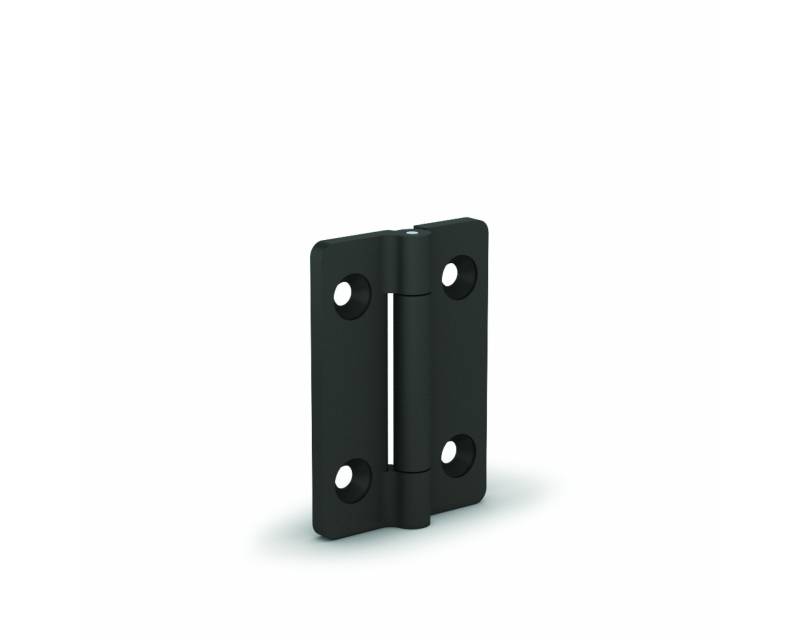

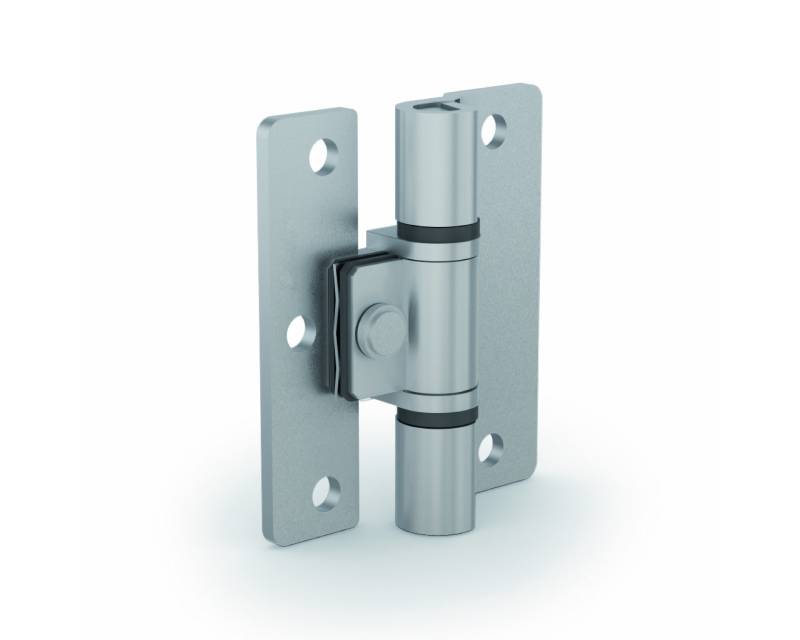

Charnières à friction réglable petite dimension
Picto 1 Picto 2 Picto 3

Charnières à friction réglable petite dimension

Charnières à friction de petite dimension pour maintenir un ouvrant en position.
Le couple de friction est réglable avec une clé Allen.
Cette charnière existe dans 3 autres versions : avec ressort, à encliquetage ou avec axe libre.

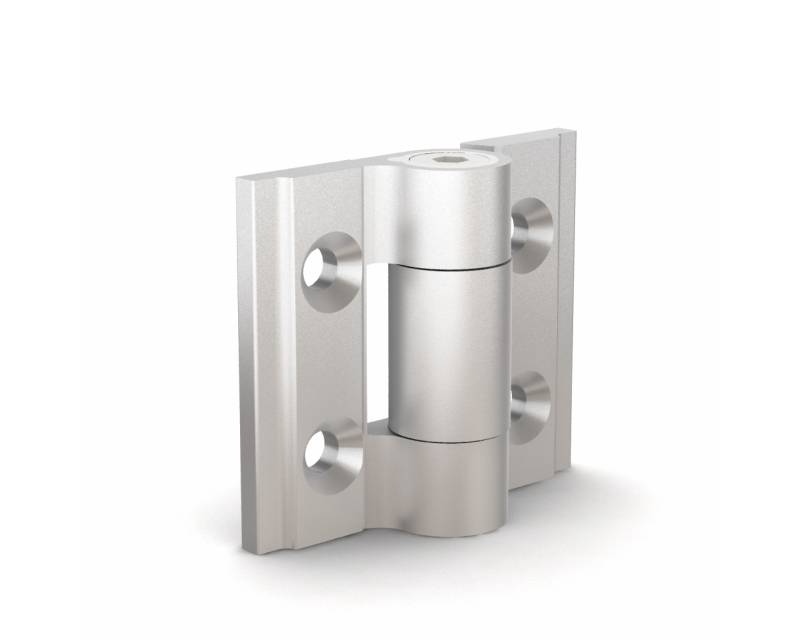

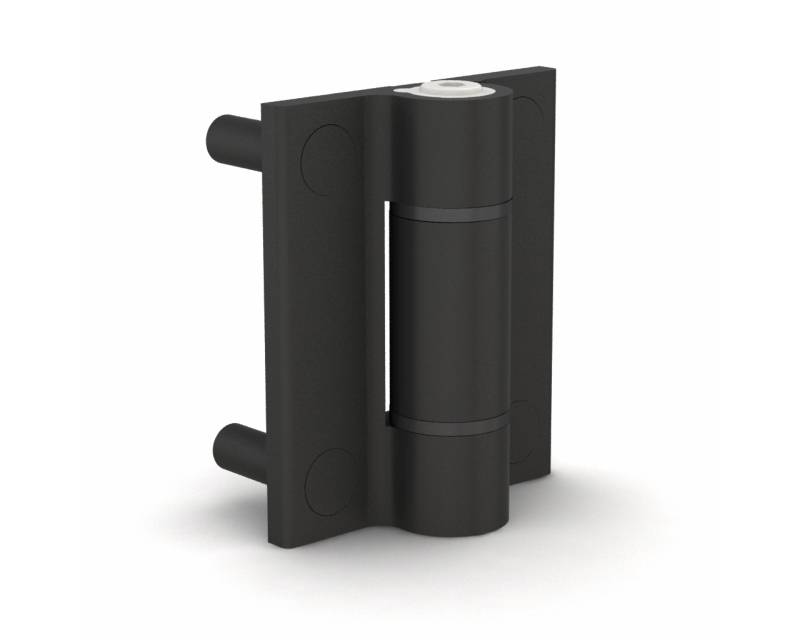

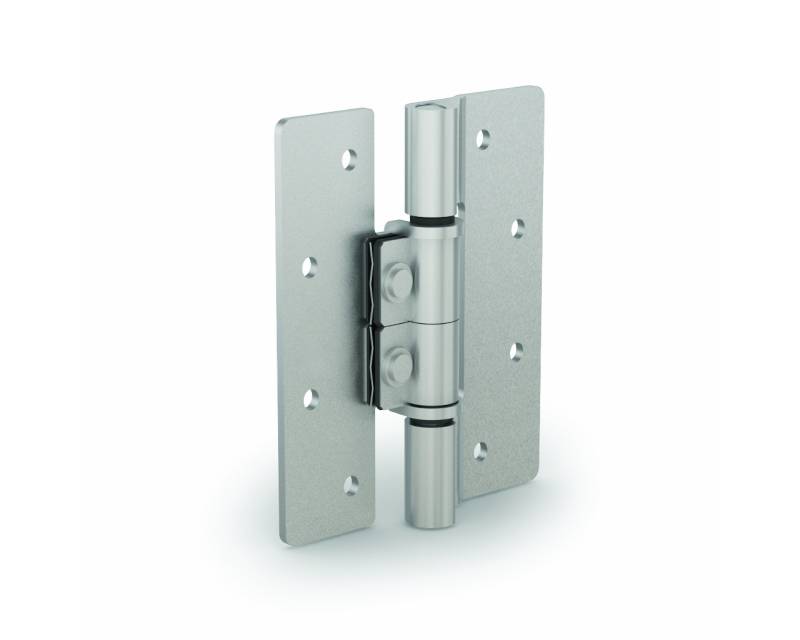

Charnières à friction réglable grande dimension Nouveautés
Picto 1 Picto 2 Picto 3

Charnières à friction réglable grande dimension

Charnières à friction de grande dimension pour maintenir un ouvrant en position.
Le couple de friction est réglable avec une clé Allen.
Versions à vis et à goujons.
Cette charnière existe dans 3 autres versions : avec ressort, à encliquetage ou avec axe libre.

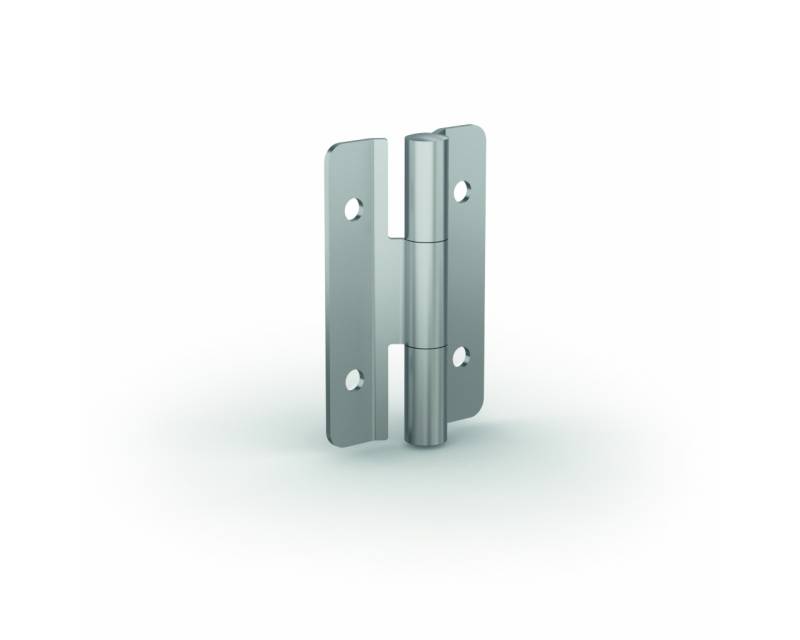

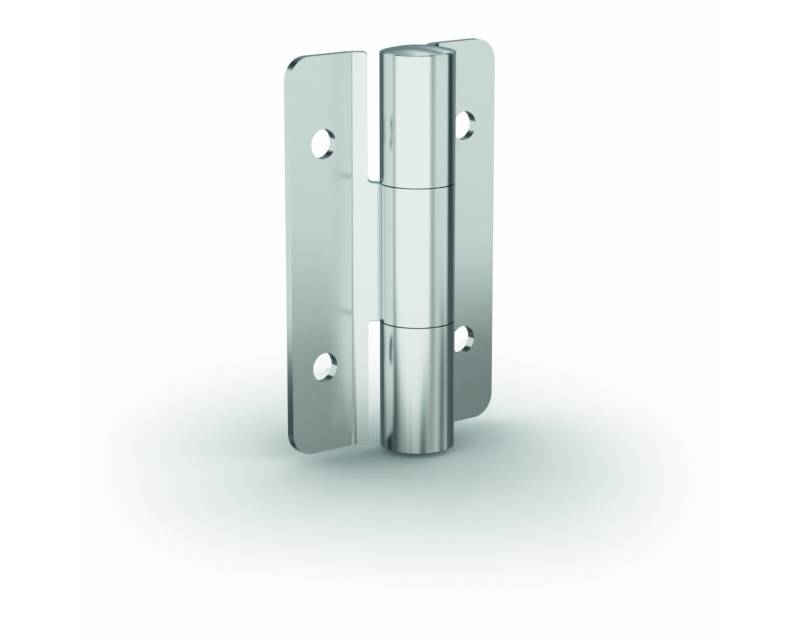

Charnières avec ou sans friction en inox - couple 3 N.m Nouveautés
Picto 1 Picto 2 Picto 3

Charnières avec ou sans friction en inox - couple 3 N.m

Couple de friction constant. Stable quelque soit les variations de température (de -40° à +80°C).
Broche en inox.
Bouchon en polyéthylène.

Charnières avec ou sans friction en inox - couple 5 N.m Nouveautés
Picto 1 Picto 2 Picto 3

Charnières avec ou sans friction en inox - couple 5 N.m

Couple de friction constant. Stable quelque soit les variations de température (de -40° à 80°C).
Broche en inox.
Bouchon en polyéthylène.

Charnières avec ou sans friction en inox - couple 8 N.m Nouveautés
Picto 1 Picto 2 Picto 3

Charnières avec ou sans friction en inox - couple 8 N.m

Couple de friction constant. Stable quelque soit les variations de température (de -40° à 80°C).
Broche en inox.
Bouchon en polyéthylène.

Charnières avec ou sans friction en inox - couple 4,5 N.m Nouveautés
Picto 1 Picto 2 Picto 3

Charnières avec ou sans friction en inox - couple 4,5 N.m

Couple de friction constant. Stable quelque soit les variations de température (de -40° à +80°C).
Broche en inox.
Bouchon en polyéthylène.

Charnières à friction unidirectionnelle - couple constant 9 N.m par paire
Picto 1 Picto 2 Picto 3 Picto 4

Charnières à friction unidirectionnelle - couple constant 9 N.m par paire

- Cette paire de fiches permet de maintenir un ouvrant en position.
- Le couple de friction ne fonctionne que dans un seul sens de rotation et les fiches sont libres dans l’autre sens de rotation.
- Mécanisme testé sur 30 000 cycles.
- Le couple de friction est constant dans le sens de fonctionnement de la friction.
- Vendues par paire.
- Convient idéalement pour alléger des ouvrants lourds à la fermeture ou à l’ouverture ainsi que pour sécuriser des applications.
- Le couple de friction est de 9 N.m par paire.
- Le couple initial peut varier de -20 % à +40 %.
- Ne convient pas dans des environnements soumis aux vibrations.
- Le couple de friction est sensible à la température.
- Ne pas lubrifier le produit.
- Pour application en intérieur uniquement.
- Ailes en aluminium, axe en inox, cache en polyacétal (POM).

Charnière friction avec 2 axes de rotation - 30 x 60 mm
Picto 1 Picto 2 Picto 3

Charnière friction avec 2 axes de rotation - 30 x 60 mm

- Rotation sur 2 axes avec friction : maintien en position quelque soit l'angle.
- Rotation selon l'axe horizontal : couple de friction de 2,9 N.m.
- Rotation selon l'axe vertical : couple de friction de 1,4 N.m.
- Idéal pour le maintien en position d'écran de contrôle.
- L'axe de rotation horizontal permet d'incliner l'écran de 0° à 180°.
- L'axe de rotation vertical permet de faire pivoter l'écran sur 360°.
Produit majoritairement en inox, pour avoir le descriptif complet des matières nous contacter.

Charnière friction avec 2 axes de rotation - 50 x 76 mm
Picto 1 Picto 2 Picto 3

Charnière friction avec 2 axes de rotation - 50 x 76 mm

- Rotation sur 2 axes avec friction : maintien en position quelque soit l'angle.
- Rotation selon l'axe horizontal : couple de friction de 7 N.m.
- Rotation selon l'axe vertical : couple de friction de 3 N.m.
- Idéal pour le maintien en position d'écran de contrôle.
- L'axe de rotation horizontal permet d'incliner l'écran de 0° à 180°.
- Un perçage permet de bloquer l'inclinaison à 120° à l'aide d'un axe (non fourni).
- L'axe de rotation vertical permet de faire pivoter l'écran sur 360°.
- Différents perçages permettent d'intégrer des butées pour bloquer la rotation :
soit de 90° à droite ou à gauche.
soit de 30° à droite ou à gauche.
- Un trou au centre de la platine de fixation horizontale permet de faire passer les câbles d’alimentation électrique.
Produit majoritairement en inox, pour avoir le descriptif complet des matières nous contacter.

Axe rotatif à friction - couple 2 N.m
Picto 1 Picto 2 Picto 3

Axe rotatif à friction - couple 2 N.m

Angle de rotation : 360°.
Couple de friction de 2 N.m.
Pour applications intérieures uniquement (panneaux de commande de machines, écrans...).

Autres matières :
- Axe en inox 303.
- Disque de friction en bronze.
- Rondelle et Rondelle élastique en inox 430.

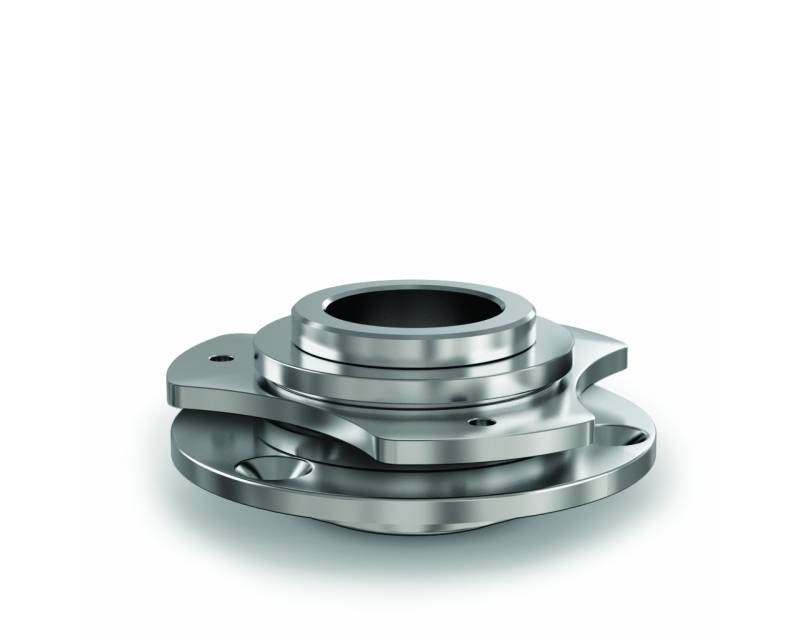

Articulation rotative à friction avec trou diamètre 21,5 mm Nouveautés
Picto 1 Picto 2 Picto 3

Articulation rotative à friction avec trou diamètre 21,5 mm

Angle de rotation : 360°.
Couple de friction de 3 ou 5 N.m.
Trou central pour passage de câbles.
Pour applications intérieures uniquement (panneaux de commande de machines, écrans...).

Autres matières :
- Manchon en inox 303.
- Disque de friction en bronze.
- Rondelle en inox 430.
- Rondelle élastique en acier.
Produit majoritairement en inox, pour avoir le descriptif complet des matières nous contacter.

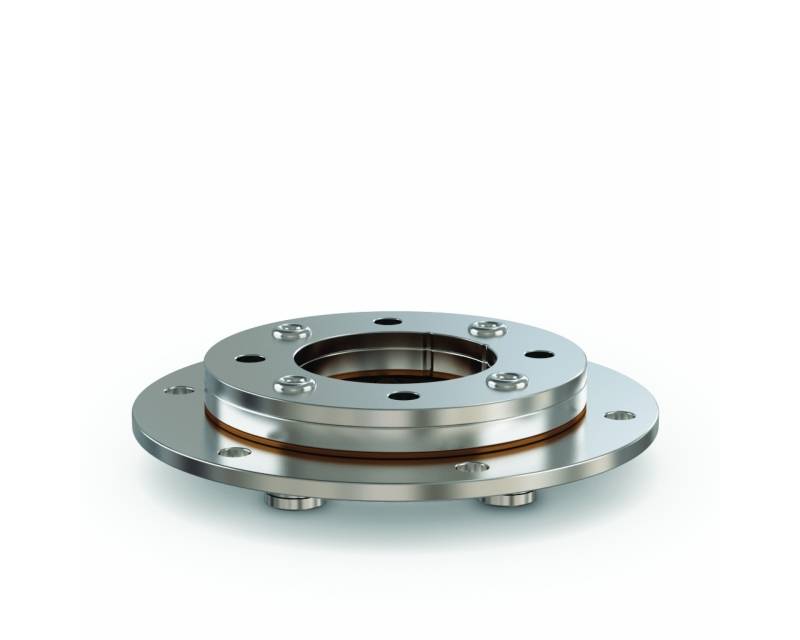

Articulation rotative à friction avec trou diamètre 34 mm - couple 7 N.m
Picto 1 Picto 2 Picto 3

Articulation rotative à friction avec trou diamètre 34 mm - couple 7 N.m

Angle de rotation : 360°.
Couple de friction de 7 N.m.
Trou central pour passage de câbles.
Pour applications intérieures uniquement (panneaux de commande de machines, écrans...).
Produit majoritairement en inox, pour avoir le descriptif complet des matières nous contacter.

Mini charnières friction - couple 0,25 N.m
Picto 1 Picto 2 Picto 3

Mini charnières friction - couple 0,25 N.m

Testé sur 20 000 cycles ouverture / fermeture.
Broche en inox 304.

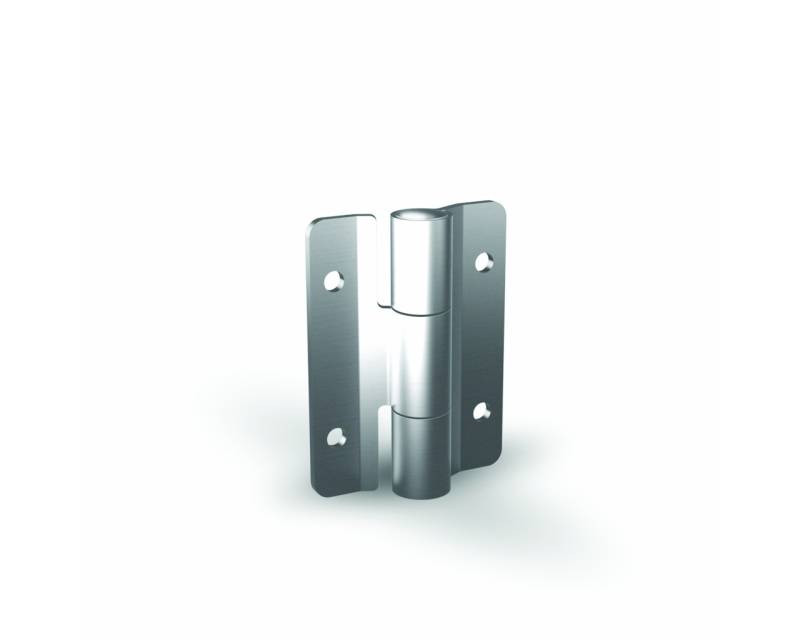

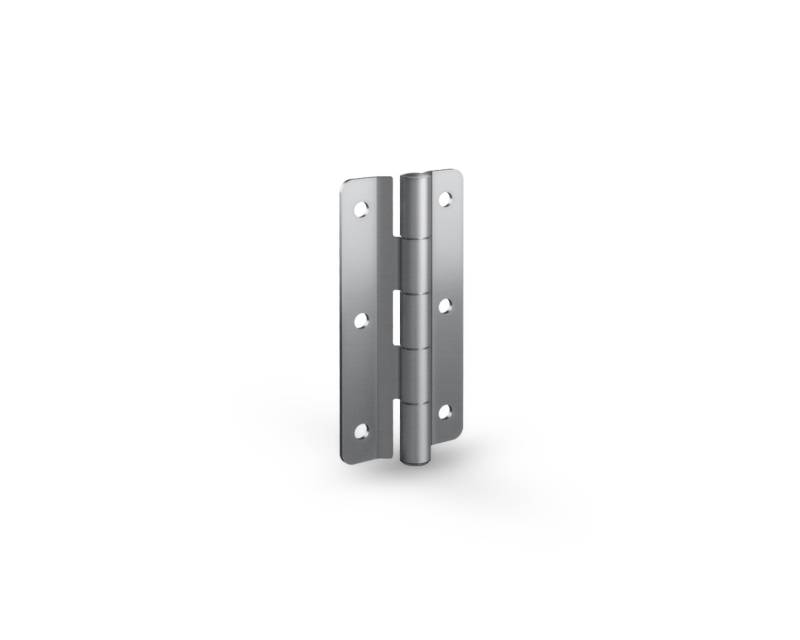

Charnière à friction en inox 2 N.m Nouveautés
Picto 1 Picto 2 Picto 3

Charnière à friction en inox 2 N.m

Friction faite par combinaison de métal et plastique pour éviter les résidus métalliques.
Pour application verticale et horizontale
Tenue en cyclage : 20 000 cycles
Température de fonctionnement : -10°C / +40°C
Couple 2 N.m+/-25%
Produit majoritairement en inox, pour avoir le descriptif complet des matières nous contacter.

Paumelles à friction Nouveautés
Picto 1 Picto 2 Picto 3

Paumelles à friction

Pour application verticale ou horizontale.
Tenue en cyclage : 30 000 cycles.
14-7-3907 et 14-7-3906 : couple 0,3 N.m +/-67%
14-7-3904 et 14-7-3905 : couple 1,6 N.m +/-20%
Produit majoritairement en inox, pour avoir le descriptif complet des matières nous contacter.

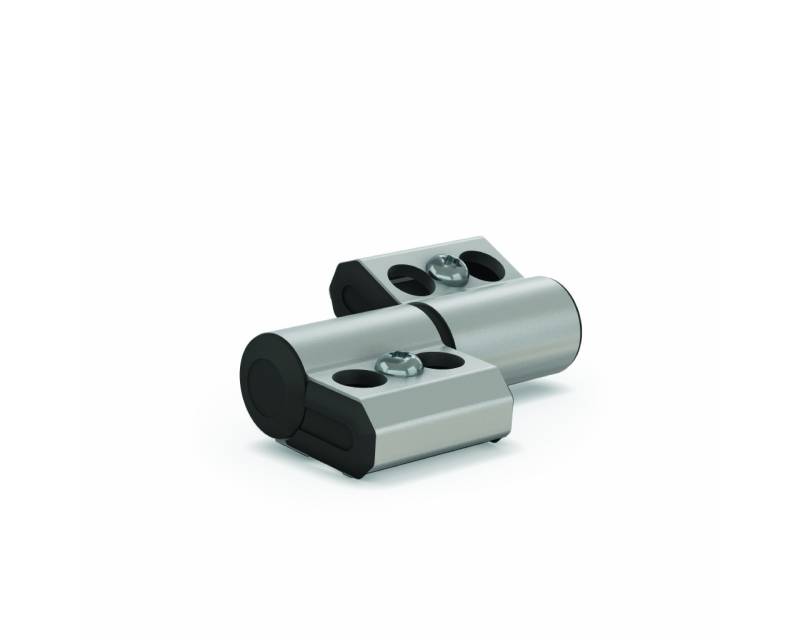

Pivot à friction A Nouveautés
Picto 1 Picto 2 Picto 3

Pivot à friction A

Sur l'application, s'assurer que les ailes sont bien au même niveau et alignées.
Pour une utilisation par paire, prendre le même couple pour les 2 pivots.
Tenue en cyclage : 20 000 cycles.
Température d'utilisation : 0°C - 40°C.
Pour application horizontale.

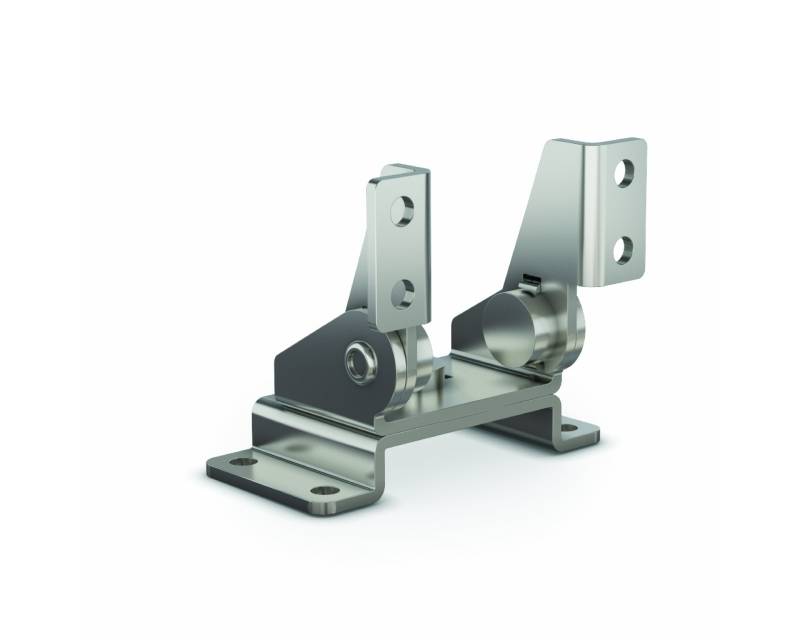

Pivot à friction B Nouveautés
Picto 1 Picto 2 Picto 3

Pivot à friction B

Stabilité du couple assurée dans les 2 sens.
Pour une utilisation par paire, prendre des pivots de même couple.
Après installation, les ailes doivent être alignées et au même niveau.
Certaines parties ne sont pas en inox, éviter les environnements humides.
Tenue en cyclage : 20 000 cycles.
Température d'utilisation : 0°C - 40°C.
