Charnières à ressort profilé aluminium

Charnières à fonctions

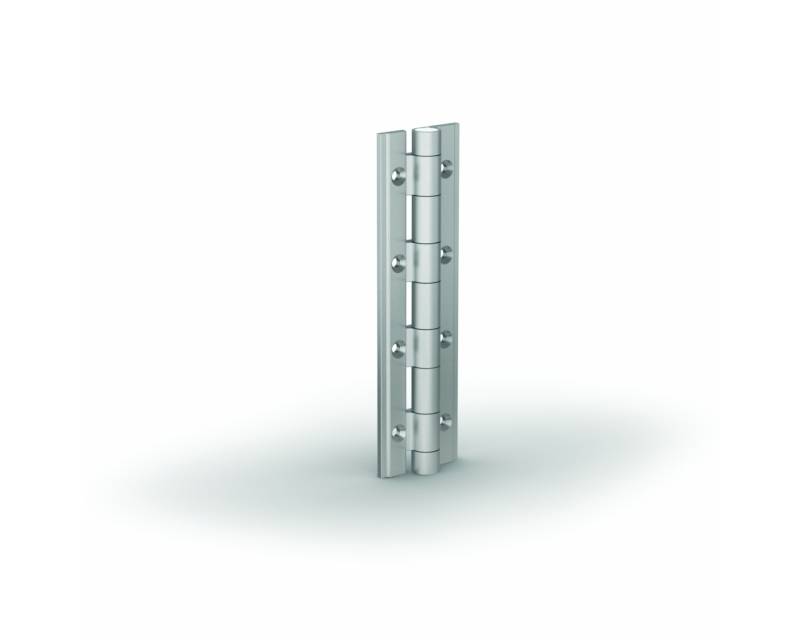

La gamme de charnières à ressort profilé aluminium est composée de charnières profilé aluminium avec un couple allant de 0.2 N.m à 3.80 N.m. Nos charnières a ressort profilé existent en diamètre 8, 13 et 18. Ces charnières à ressort en aluminium sont en aluminium 6060 T5 ou aluminium 6082 T5. La particularité de cette gamme c'est qu'elle a été declinée pour pouvoir être associée à des charnière en profilé aluminium avec friction, à encliquetage ou axe libre.

Charnières à ressort profil aluminium 0,20 N.m - diamètre 8 Nouveautés
Picto 1 Picto 2 Picto 3 Picto 4 Picto 5

Charnières à ressort profil aluminium 0,20 N.m - diamètre 8

Couple du ressort ouvrant :
M(0°) : 0,23 N.m / M(90°) : 0,15 N.m / M(180°) : 0,08 N.m
Couple du ressort fermant :
M(0°) : 0,08 N.m / M(90°) : 0,15 N.m / M(180°) : 0,23 N.m

Cette charnière existe dans 2 autres versions : à friction ou à encliquetage.

Charnières à ressort profil aluminium 0,35 N.m - diamètre 13 Nouveautés
Picto 1 Picto 2 Picto 3 Picto 4 Picto 5

Charnières à ressort profil aluminium 0,35 N.m - diamètre 13

Couple du ressort ouvrant :
M(0°) : 0,35 N.m / M(90°) : 0,24 N.m / M(180°) : 0,12 N.m
Couple du ressort fermant :
M(0°) : 0,12 N.m / M(90°) : 0,24 N.m / M(180°) : 0,35 N.m

Cette charnière existe dans 3 autres versions : avec axe libre, à friction ou à encliquetage.

Charnières à ressort profil aluminium 0,70 N.m  - diamètre 13 Nouveautés
Picto 1 Picto 2 Picto 3 Picto 4 Picto 5

Charnières à ressort profil aluminium 0,70 N.m - diamètre 13

Couple du ressort ouvrant :
M(0°) : 0,7 N.m / M(90°) : 0,45 N.m / M(180°) : 0,23 N.m
Couple du ressort fermant :
M(0°) : 0,23 N.m / M(90°) : 0,45 N.m / M(180°) : 0,7 N.m

Cette charnière existe dans 3 autres versions : avec axe libre, à friction ou à encliquetage.

Charnières à ressort profil aluminium 1,3 N.m - diamètre 13 Nouveautés
Picto 1 Picto 2 Picto 3 Picto 4 Picto 5

Charnières à ressort profil aluminium 1,3 N.m - diamètre 13

Couple du ressort ouvrant :
M(0°) : 1,3 N.m / M(90°) : 1,1 N.m / M(180°) : 0,9 N.m
Couple du ressort fermant :
M(0°) : 0,5 N.m / M(90°) : 0,7 N.m / M(180°) : 1 N.m

Cette charnière existe dans 3 autres versions : avec axe libre, à friction ou à encliquetage.

Charnières à ressort profil aluminium 3,80 N.m - diamètre 18 Nouveautés
Picto 1 Picto 2 Picto 3 Picto 4 Picto 5

Charnières à ressort profil aluminium 3,80 N.m - diamètre 18

Couple du ressort ouvrant :
M(0°) : 3,80 N.m / M(90°) : 3,10 N.m / M(180°) : 2,40 N.m
Couple du ressort fermant :
M(0°) : 2,20 N.m / M(90°) : 2,90 N.m / M(180°) : 3,50 N.m

Cette charnière existe aussi en version axe libre (références : 72-1-4241 en incolore ou 72-1-4242 en noire).

Charnières à ressort profil aluminium 0,50 N.m - diamètre 8 Nouveautés
Picto 1 Picto 2 Picto 3 Picto 4

Charnières à ressort profil aluminium 0,50 N.m - diamètre 8

Couple du ressort ouvrant :
M(0°) : 0,48 N.m / M(90°) : 0,3 N.m / M(180°) : 0,16 N.m

Charnières à ressort profil aluminium 0,70 N.m - diamètre 8 Nouveautés
Picto 1 Picto 2 Picto 3 Picto 4

Charnières à ressort profil aluminium 0,70 N.m - diamètre 8

Couple du ressort ouvrant :
M(0°) : 0,7 N.m / M(90°) : 0,5 N.m / M(180°) : 0,3 N.m

Charnières à ressort profil aluminium 0,90 N.m - diamètre 8 Nouveautés
Picto 1 Picto 2 Picto 3 Picto 4

Charnières à ressort profil aluminium 0,90 N.m - diamètre 8

Couple du ressort ouvrant :
M(0°) : 0,92 N.m / M(90°) : 0,7 N.m / M(180°) : 0,44 N.m
