Charnières à ressort profilé aluminium
M(0°) : 3,80 N.m / M(90°) : 3,10 N.m / M(180°) : 2,40 N.m
Couple du ressort fermant :
M(0°) : 2,20 N.m / M(90°) : 2,90 N.m / M(180°) : 3,50 N.m
Cette charnière existe aussi en version axe libre (références : 72-1-4241 en incolore ou 72-1-4242 en noire).

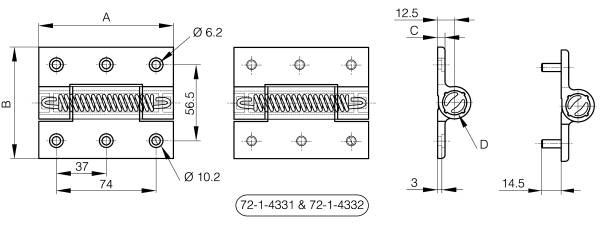

Charnières à ressort profil aluminium 3,80 N.m - diamètre 18
Couple du ressort ouvrant :M(0°) : 3,80 N.m / M(90°) : 3,10 N.m / M(180°) : 2,40 N.m
Couple du ressort fermant :
M(0°) : 2,20 N.m / M(90°) : 2,90 N.m / M(180°) : 3,50 N.m
Cette charnière existe aussi en version axe libre (références : 72-1-4241 en incolore ou 72-1-4242 en noire).
| Charge Axiale | Charge Radiale | Charge avec angle de 90° | |
|---|---|---|---|
| Essais de Tractions |  |
 |
 |
| Références | Charge maximum (N) | Charge maximum (N) | Charge maximum (N) |
| 72-1-4231 | 11900 | 9000 | 8730 |
| 72-1-4232 | 11900 | 9000 | 8730 |
| 72-1-4258 | 11900 | 9000 | 8730 |
| 72-1-4259 | 11900 | 9000 | 8730 |
| 72-1-4331 | 11900 | 9000 | 8730 |
| 72-1-4332 | 11900 | 9000 | 8730 |
Les valeurs énoncées sont issues des essais faits par PINET selon les conditions mentionnées dans le lien ci dessous.Cela ne remplace en aucun cas les calculs ou essais de validation que doit faire le client sur son application avec la charnière .
Conditions et protocoles d'essai
