Charnières invisibles polyvalentes

Charnières invisibles

Charnière invisible - ouverture 90° type A Nouveautés
Picto 1 Picto 2 Picto 3 Picto 4

Charnière invisible - ouverture 90° type A

Caractéristiques générales :
- Pour montage encastré ou en applique.
- Montage horizontal conseillé.
- Ouverture de la porte 90° maximum.

Schéma de montage identique à la charnière invisible ouverture 90° type C.
Charnière préconisée pour des panneaux d'épaisseur 20 mm maxi. Prévoir un jeu de 0.5 à 1.5 mm entre le dormant et l'ouvrant.

Charnière invisible - ouverture 90° type B Nouveautés
Picto 1 Picto 2 Picto 3 Picto 4

Charnière invisible - ouverture 90° type B

Caractéristiques générales :
- Pour montage encastré ou en applique.
- Montage horizontal conseillé.
- Ouverture de la porte 90° maximum.

Schéma de montage identique à la charnière invisible ouverture 90° type C.
Charnière préconisée pour des panneaux d'épaisseur 20 mm maxi. Prévoir un jeu de 0.5 à 1.5 mm entre le dormant et l'ouvrant.

Charnière invisible - ouverture 90° type C Nouveautés
Picto 1 Picto 2 Picto 3 Picto 4

Charnière invisible - ouverture 90° type C

Caractéristiques générales :
- Pour montage encastré ou en applique.
- Montage horizontal conseillé.
- Ouverture de la porte 90° maximum.

Charnière préconisée pour des panneaux d'épaisseur 20 mm maxi. Prévoir un jeu de 0.5 à 1.5 mm entre le dormant et l'ouvrant.

Charnière invisible à biellettes - ouverture 90° Nouveautés
Picto 1 Picto 2 Picto 3 Picto 4

Charnière invisible à biellettes - ouverture 90°

Axes et biellettes en inox 430 pour la référence 70-1-3520.
Axes et biellettes en inox 316L pour la référence 70-1-3625.
Caractéristiques de montage :
- Pour montage encastré ou en applique.
- Pour montage à droite ou à gauche.
- Pour axe vertical ou horizontal.
Si nécessaire, nous consulter pour adaptation.

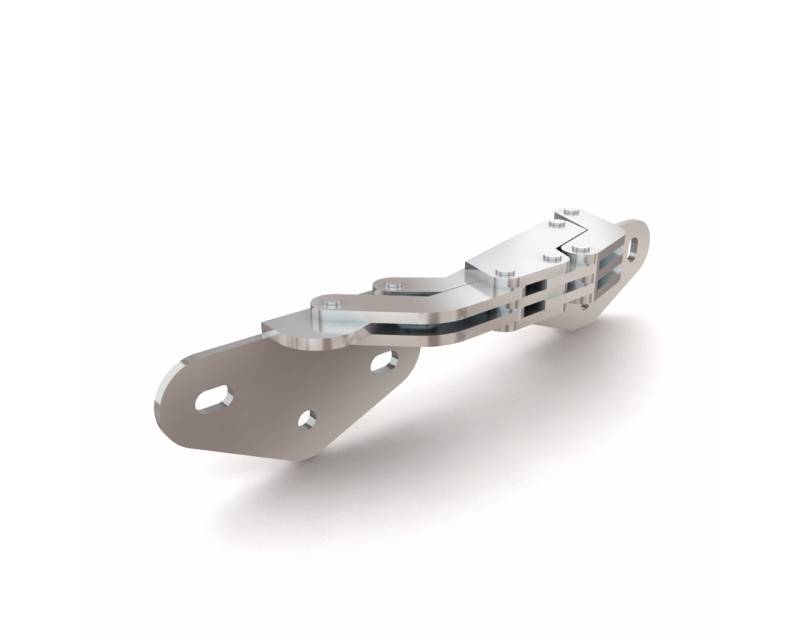

Charnière invisible à biellettes - ouverture 125° Nouveautés
Picto 1 Picto 2 Picto 3 Picto 4

Charnière invisible à biellettes - ouverture 125°

Biellettes en aluminium.
Axes en inox 430 pour la référence 70-1-3639.
Axes en inox 304 Cu pour la référence 70-1-3640.
Caractéristiques de montage :
- Pour montage encastré ou en applique.
- Pour montage à droite ou à gauche.
- Pour axe vertical ou horizontal.
Angles d'ouverture variables suivant l'épaisseur de l'ouvrant :
- Epaisseur 2 mm : angle d'ouverture jusqu'à 125°.
- Epaisseur 8 mm : angle d'ouverture jusqu'à 110°.
- Epaisseur 13 mm : angle d'ouverture jusqu'à 100°.
Nous consulter pour adaptation.

Produit majoritairement en inox, pour avoir le descriptif complet des matières nous contacter.

Charnières invisibles à biellettes (taille M) - ouverture 125° Nouveautés
Picto 1 Picto 2 Picto 3 Picto 4

Charnières invisibles à biellettes (taille M) - ouverture 125°

Biellettes en aluminium.
Axes en acier zingué pour la référence 70-1-3647.
Axes en inox 304 Cu pour la référence 70-1-3648.

Caractéristiques de montage :
- Pour montage encastré ou en applique.
- Pour montage à droite ou à gauche.
- Pour axe vertical ou horizontal.

Angles d'ouverture variables suivant l'épaisseur de l'ouvrant :
- Epaisseur jusqu'à 10 mm : angle d'ouverture jusqu'à 125°.
- Epaisseur 15 mm : angle d'ouverture jusqu'à 115°.
- Epaisseur 20 mm : angle d'ouverture jusqu'à 108°.
Si nécessaire, nous consulter pour adaptation.

Charnière invisible - ouverture 110°
Picto 1 Picto 2 Picto 3

Charnière invisible - ouverture 110°

Charnière invisible de grande dimension pour fortes charges.
Charnières testées par paire sous charge de 25 kg, dimension de l'ouvrant 1m x 1m, tenue 10 000 cycles.
Biellettes en aluminium anodisé.

Charnière invisible bistable - ouverture 110° Nouveautés
Picto 1 Picto 2 Picto 3

Charnière invisible bistable - ouverture 110°

Pour applications horizontales uniquement.
Platines de fixation en plastique.

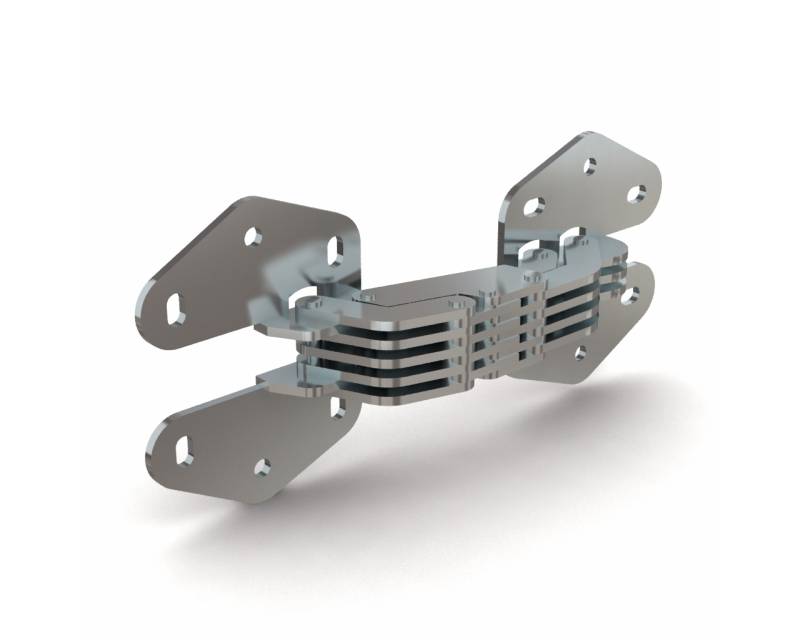

Charnière invisible - 7 axes - platines acier -  ouverture 110° Nouveautés
Picto 1 Picto 2 Picto 3

Charnière invisible - 7 axes - platines acier - ouverture 110°

Pour applications horizontales uniquement.
Platines de fixation en acier.

Charnière invisible bistable - 7 axes - platines acier - ouverture 110° Nouveautés
Picto 1 Picto 2 Picto 3

Charnière invisible bistable - 7 axes - platines acier - ouverture 110°

Pour applications horizontales uniquement.
Platines de fixation en acier.
Couple développé à l'ouverture : 1 N.m / charnière
Couple développé à la fermeture : 3 N.m / charnière

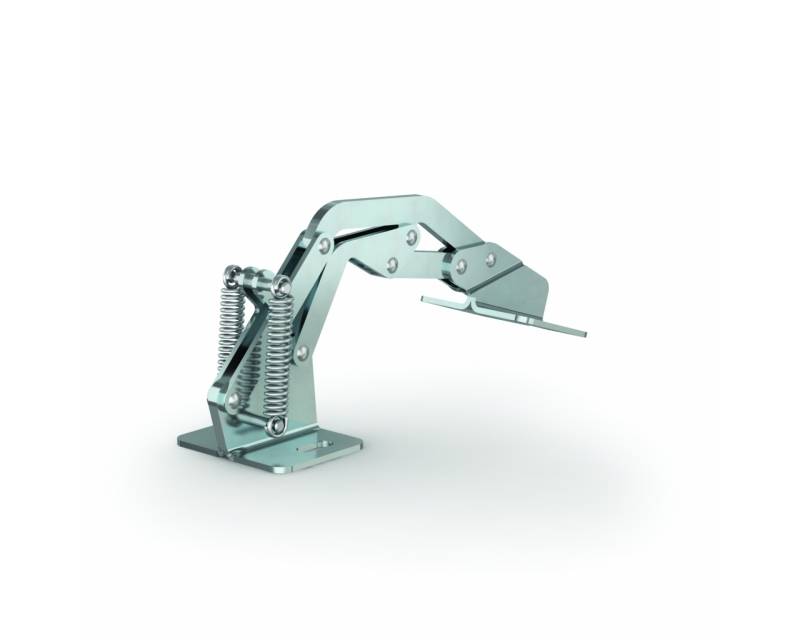

Charnières invisibles bistables - ouverture 90°
Picto 1 Picto 2 Picto 3 Picto 4

Charnières invisibles bistables - ouverture 90°

Ressort en acier.
Rivets en inox 304.
Produit majoritairement en inox, pour avoir le descriptif complet des matières nous contacter.

Charnières invisibles bistables - ouverture 150°
Picto 1 Picto 2 Picto 3 Picto 4

Charnières invisibles bistables - ouverture 150°

Pour porte d'épaisseur 20 mm maxi.
Produit majoritairement en inox, pour avoir le descriptif complet des matières nous contacter.

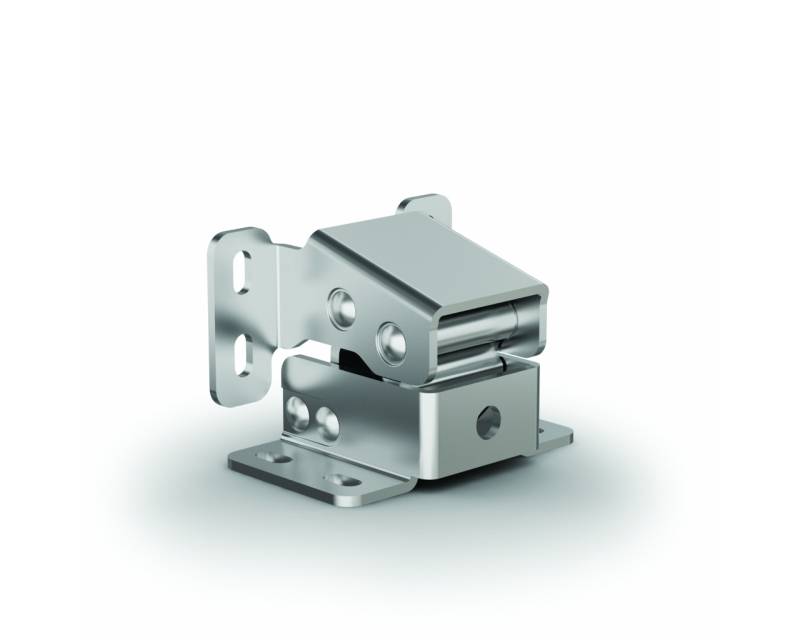

Charnières invisibles cambrées non percées - ouverture 120° - type A Nouveautés
Picto 1 Picto 2 Picto 3

Charnières invisibles cambrées non percées - ouverture 120° - type A

Charnières pour portes latérales de coffres à bagages (carrosserie, autocar...).

Charnières invisibles cambrées percées - ouverture 120° - type A Nouveautés
Picto 1 Picto 2 Picto 3

Charnières invisibles cambrées percées - ouverture 120° - type A

Charnières pour portes latérales de coffres à bagages (carrosserie, autocar...).
Fixation par rivetage sur l'ouvrant pour les perçages de diamètre 4.2.
Fixation par vis auto-foreuse sur le dormant pour perçages de diamètre 12.2.

Charnières invisibles cambrées non percées - ouverture 120° - type B Nouveautés
Picto 1 Picto 2 Picto 3

Charnières invisibles cambrées non percées - ouverture 120° - type B

Charnières pour portes latérales de coffres à bagages (carrosserie, autocar...).

Charnières invisibles cambrées percées - ouverture 120° - type B Nouveautés
Picto 1 Picto 2 Picto 3

Charnières invisibles cambrées percées - ouverture 120° - type B

Charnières pour portes latérales de coffres à bagages (carrosserie, autocar...).
Fixation par rivetage sur l'ouvrant pour les perçages de diamètre 4.2.
Fixation par vis auto-foreuse sur le dormant pour perçages de diamètre 12.2.
