Charnières invisibles polyvalentes
- Pour montage encastré ou en applique.
- Montage horizontal conseillé.
- Ouverture de la porte 90° maximum.
Schéma de montage identique à la charnière invisible ouverture 90° type C.
Charnière préconisée pour des panneaux d'épaisseur 20 mm maxi. Prévoir un jeu de 0.5 à 1.5 mm entre le dormant et l'ouvrant.
Charnière invisible - ouverture 90° type A
Caractéristiques générales :- Pour montage encastré ou en applique.
- Montage horizontal conseillé.
- Ouverture de la porte 90° maximum.
Schéma de montage identique à la charnière invisible ouverture 90° type C.
Charnière préconisée pour des panneaux d'épaisseur 20 mm maxi. Prévoir un jeu de 0.5 à 1.5 mm entre le dormant et l'ouvrant.
Demander un devis
2 référence(s) disponible(s)

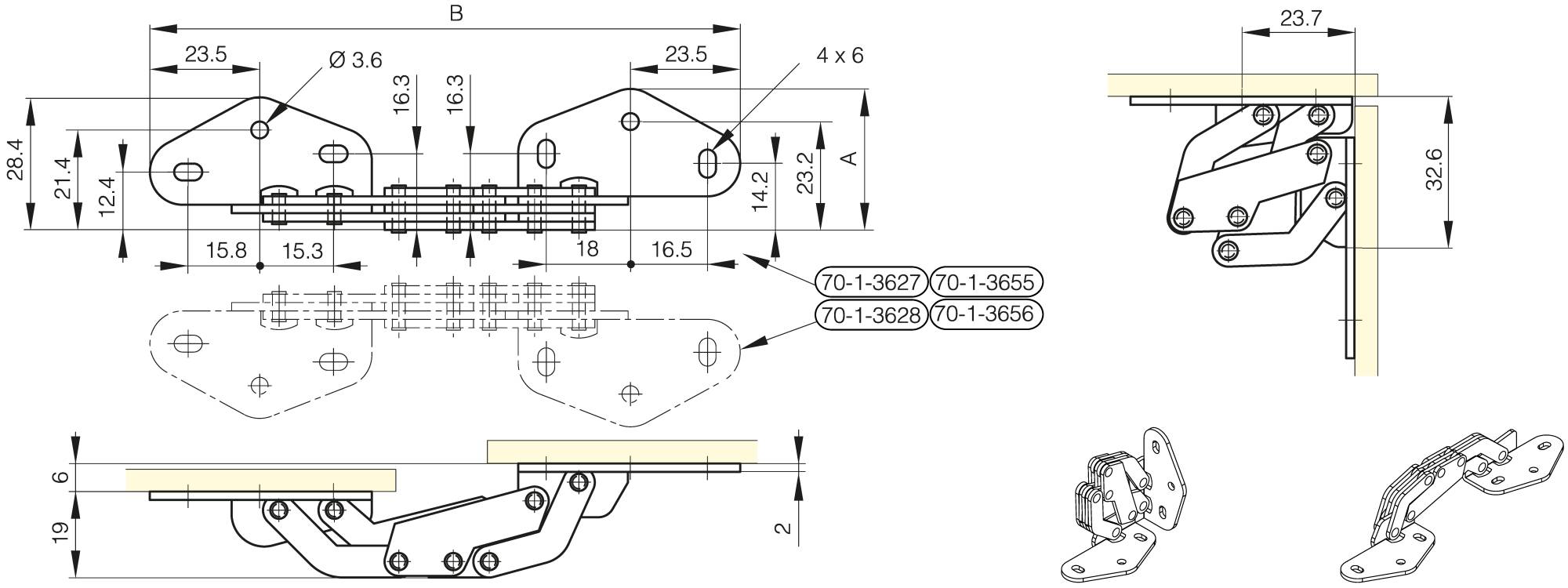

| Réference | Matière | Finition | A | B | Poids (g) | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 70-1-3628 | acier | zingué | 30.2 mm | 126.5 mm | 83 g | ||||||||||||||||||
|
|||||||||||||||||||||||
| 70-1-3656 | inox 304 | brut | 30.2 mm | 126.5 mm | 83 g | ||||||||||||||||||
|
|||||||||||||||||||||||
A (longueur)B (largeur)
