Sistema oculto de articulación de 2 ejes

Articulación de 2 ejes - T Turn®

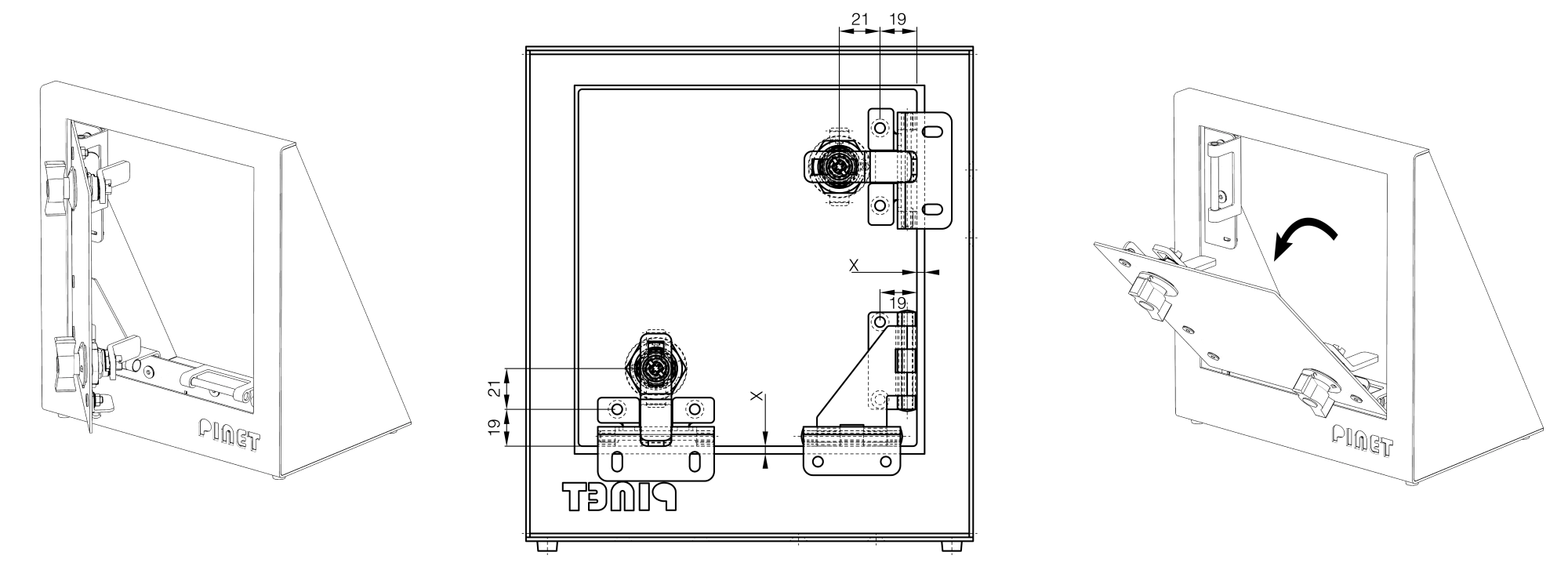

El sistema de articulación invisible de 2 ejes (T-turn®) permite abrir y cerrar a lo largo de 2 ejes.

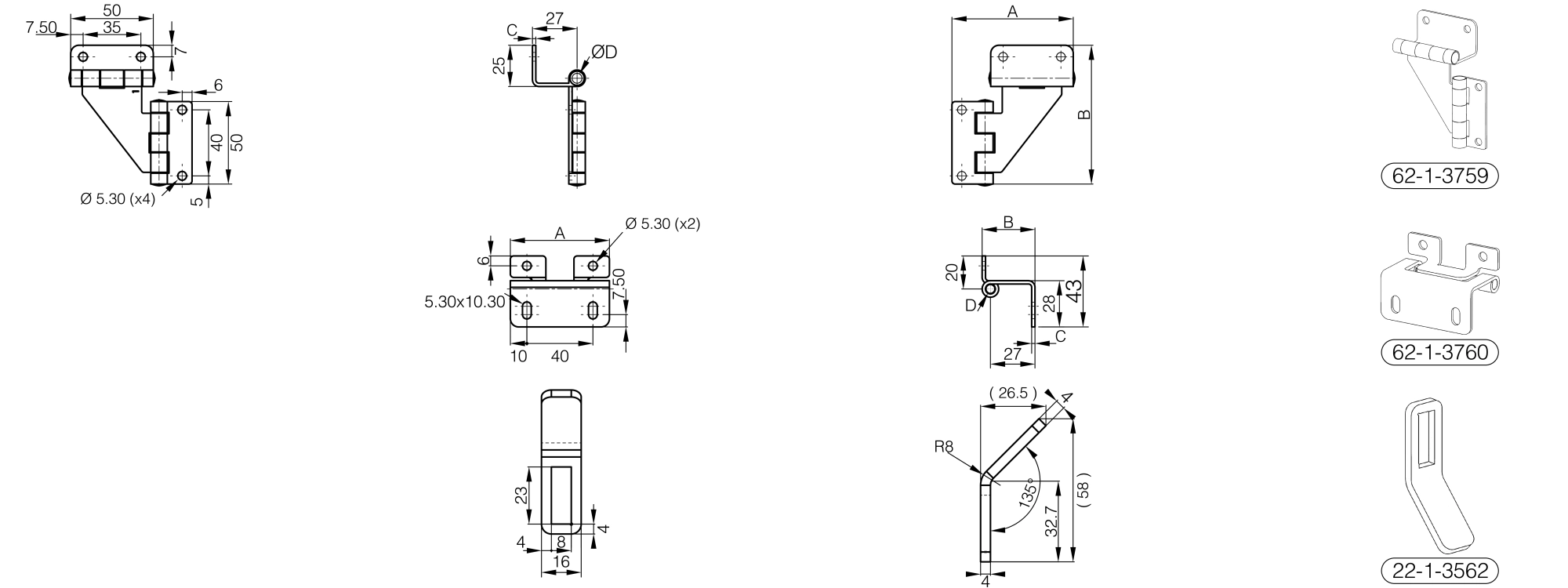

Debe estar compuesto por:
- (x1) Bisagra oculta de esquina (62-1-3759)
- (x2) Bisagras ocultas desmontables (62-1-3760)
- (x2) Levas (22-1-3562)
- (x2) Cierre giro 90º (a elección del cliente)

La leva fue desarrollada específicamente para esta aplicación.
Es compatible con un cierre giro 90º de longitud 18 mm bajo brida y una escuadra adaptada de 8x8 mm por 4 mm de largo.
La fijación se realizará con un tornillo M6.
Prever una holgura mínimo de 4,5 mm entre el marco y la puerta. Si es necesario, consúltanos para más información y adaptación.
