Bisagras amortiguadoras de cierre suave
- Dirección de funcionamiento de la amortiguación: indicada por la flecha en el dibujo.
- Ángulo de funcionamiento: 115°.
-Si el ángulo de apertura es mayor que 115° (+/- 5°), el mecanismo queda dañado está roto y la amortiguación ya no funciona.
- No fuerce la puerta para que se cierre más rápido en la dirección efectiva del amortiguador. Puede causar daños al producto.
- Cuando el ángulo de apertura de la puerta es pequeño, es posible que el amortiguador no funcione suavemente.
- Momento de par (para una bisagra): 2,5 a 4,5 Nm
- Cálculo del par: Par (Nm) = L (m) x 1/2 x W (kg) x 9,8 con:
• L = altura de la puerta en metros.
• W = peso de la puerta en kilos.
- Temperatura de funcionamiento: 0 a +40°C.
- Cierre suave de una puerta (aplicación vertical): sistema de cierre de puerta.
Combinado con una bisagra de resorte del mismo tamaño (72-1-4231 o 72-1-4232), es posible un cierre suave y automático de la puerta sin ningún otro componente.
Por favor consúltenos para más información.

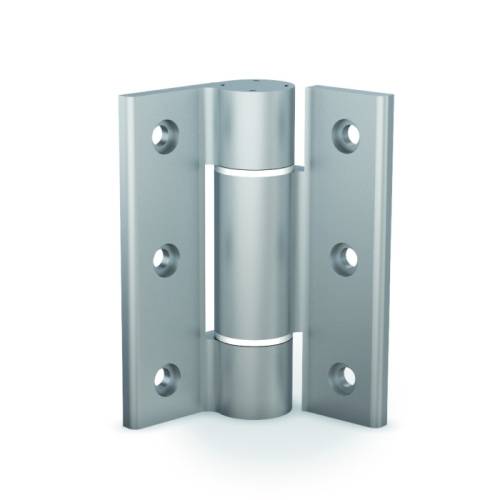

Bisagras amortiguadoras de cierre suave en aluminio
Bisagra de amortiguación de cierre suave: la amortiguación de cierre suave evita que la tapa se cierre de golpe cuando se mueve la bisagra.- Dirección de funcionamiento de la amortiguación: indicada por la flecha en el dibujo.
- Ángulo de funcionamiento: 115°.
-Si el ángulo de apertura es mayor que 115° (+/- 5°), el mecanismo queda dañado está roto y la amortiguación ya no funciona.
- No fuerce la puerta para que se cierre más rápido en la dirección efectiva del amortiguador. Puede causar daños al producto.
- Cuando el ángulo de apertura de la puerta es pequeño, es posible que el amortiguador no funcione suavemente.
- Momento de par (para una bisagra): 2,5 a 4,5 Nm
- Cálculo del par: Par (Nm) = L (m) x 1/2 x W (kg) x 9,8 con:
• L = altura de la puerta en metros.
• W = peso de la puerta en kilos.
- Temperatura de funcionamiento: 0 a +40°C.
- Cierre suave de una puerta (aplicación vertical): sistema de cierre de puerta.
Combinado con una bisagra de resorte del mismo tamaño (72-1-4231 o 72-1-4232), es posible un cierre suave y automático de la puerta sin ningún otro componente.
Por favor consúltenos para más información.
| Carga Axiale | Carga radial | Carga con ángulo de 90 | |
|---|---|---|---|
| Ensayos de tracción |  |
 |
 |
| Referencias | Carga máxima (N) | Carga máxima (N) | Carga máxima (N) |
| 75-1-0004 | 13506 | 10634 | 8680 |
| 75-1-0006 | 13506 | 10634 | 8680 |
| 75-1-0007 | 13506 | 10634 | 8680 |
Los valores indicados proceden de ensayos realizados por PINET en las condiciones mencionadas en el enlace siguiente. En ningún caso sustituyen a los cálculos o pruebas de validación que el cliente debe realizar en su aplicación con la bisagra.
Bisagras amortiguadoras de cierre suave en aluminio
referencia : 75-1-0004
| Cantidad | Precio unitario |
| -8 | 55.42 € sin IVA |
Para hacer un pedido, conéctese o cree una cuenta haciendo clic en
ConectarseBisagras amortiguadoras de cierre suave en aluminio
referencia : 75-1-0006
| Cantidad | Precio unitario |
| 48 | 55.99 € sin IVA |
Para hacer un pedido, conéctese o cree una cuenta haciendo clic en
ConectarseBisagras amortiguadoras de cierre suave en aluminio
referencia : 75-1-0007
| Cantidad | Precio unitario |
| 123 | 53.56 € sin IVA |
Para hacer un pedido, conéctese o cree una cuenta haciendo clic en
Conectarse
