Gedämpfte Soft-Closing Scharniere

Funktionsscharniere

Gedämpfte Soft-Closing Scharniere aus Aluminium Nouveautés
Picto 1 Picto 2 Picto 3

Gedämpfte Soft-Closing Scharniere aus Aluminium

- Gedämpftes Soft-Closing Scharnier: Sobald das Scharnier geöffnet wird, öffnet oder
schließt die Tür weich und gedämpft abhängig von der Montageart.
- Dämpfungsrichtung siehe Pfeil in der Zeichnung.
- Funktion gewährleistet bis 115°.
- Nicht über 115° verwenden! Andernfalls kann der interne Mechanismus zerstört werden.
- Bitte nicht gegen die Tür drücken in Dämpfungsrichtung um die Bewegung zu beschleunigen. Das kann das Produkt beschädigen.
- Bei einem kleinen Öffnungswinkel tritt kein Dämpfungseffekt auf.
- Drehmoment (pro Scharnier): 2.5 bis 4.5 N.m.
- Drehmoment Berechnung: Drehmoment (N.m) = L (m) x 1/2 x W (kg) x 9.8 mit:
L = Türhöhe in Meter
W = Türgewicht in Kilogramm
- Temperaturbereich: 0 bis + 40°C.
- Anwendung Vertikal: Bei Verwendung eines Soft-Close Scharnier gemeinsam mit einem Federscharnier (Art-Nr. 72-1-4231 oder 72-1-4232) der selben Baugröße ergibt sich eine hervorragende automatische Soft-Close Funktion für Türen ohne weitere Zusatzelemente.
Für weitere Informationen bitte kontaktieren Sie uns.

Gedämpftes Soft-Closing Scharnier aus Edelstahl
Picto 1 Picto 2 Picto 3

Gedämpftes Soft-Closing Scharnier aus Edelstahl

- Gedämpftes Soft-Closing Scharnier: Sobald das Scharnier geschlossen wird, öffnet oder schlieβt die Tür weich und gedämpft abhängig von der Montageart.
- Dämpfungsrichtung siehe Pfeil in der Zeichnung.
- Funktion gewährleistet bis 115°.
- Bitte nicht gegen die Tür drücken in Dämpfungsrichtung um die Bewegung zu beschleunigen. Das kann das Produkt beschädigen.
- Bei einem kleinen Öffnungswinkel tritt kein Dämpfungseffekt auf.
- Drehmoment (pro Scharnier): 2.2 bis 3.0 N.m.
- Drehmoment Berechnung: Drehmoment (N.m) = L (m) x 1/2 x W (kg) x 9.8 mit:
L = Türhöhe in Meter
W = Türgewicht in Kilogramm
- Temperaturbereich: 0 bis + 40°C.

Für weitere Informationen bitte kontaktieren Sie uns.

Gedämpftes Soft-Closing Scharnier aus Polymer
Picto 1 Picto 2 Picto 3

Gedämpftes Soft-Closing Scharnier aus Polymer

- Gedämpftes Soft-Closing Scharnier: Sobald das Scharnier geschlossen wird, öffnet oder schließt die Tür weich und gedämpft abhängig von der Montageart.
- Funktion gewährleistet bis 115°.
- Nicht über 115° verwenden! Andernfalls kann der interne Mechanismus zerstört werden.
- Bitte einen Türstopper verwenden um ein Überdrehen über den maximalen Winkel hinaus zu verhindern.
- Bitte nicht gegen die Tür drücken in Dämpfungsrichtung um die Bewegung zu beschleunigen. Das kann das Produkt beschädigen.
- Bei einem kleinen Öffnungswinkel tritt kein Dämpfungseffekt auf.
- Drehmoment (pro Paar): 10 bis 14 N.m.
- Drehmoment Berechnung: Drehmoment (N.m) = H (m) x 1/2 x W (kg) x 9.8 mit:
• H = Türhöhe in Meter.
• W = Türgewicht in Kilogramm.
- Temperaturbereich: 0 bis +40°C.
- 2 Dämpfungsrichtungen:
• Art.-Nr. 54-7-3543: Dämpfungseffekt wenn das Scharnier öffnet (siehe Pfeil in Zeichnung).
• Art.-Nr. 54-7-3544: Dämpfungseffekt wenn das Scharnier schließt (nicht dargestellt).
- Einbaubeispiele: Siehe Zeichnungen.

Gedämpftes Soft-Closing Fitschband Nouveautés
Picto 1 Picto 2 Picto 3

Gedämpftes Soft-Closing Fitschband

- Gedämpftes Soft-Closing Fitschband: Sobald das Fitschband geschlossen wird,öffnet oder schließt die Tür weich und gedämpft abhängig von der Montageart.
- Paarweise erhältlich (Typ 1 und Typ 2).
- Fitschband Typ 1 hat einen grauen Schaft und die Dämpfung wirkt im Uhrzeigersinn.
- Fitschband Typ 2 hat einen weißen Schaft und die Dämpfung wirkt gegen den Uhrzeigersinn (siehe Zeichnung).
- Funktion gewährleistet bis 115°.
- Nicht über 115° verwenden! Andernfalls kann der interne Mechanismus zerstört werden.
- Bitte einen Türstopper verwenden um ein Überdrehen über den maximalen Winkel hinaus zu verhindern.
- Bitte nicht gegen die Tür drücken in Dämpfungsrichtung um die Bewegung zu beschleunigen. Das kann das Produkt beschädigen.
- Bei einem kleinen Öffnungswinkel tritt kein Dämpfungseffekt auf.
- Drehmoment (pro Paar):
• 3 bis 5 N.m für Artikel-Nr. 12-7-4280.
• 5 bis 7 N.m für Artikel-Nr. 12-7-4241.
- Drehmoment Berechnung: Drehmoment (N.m) = H (m) x 1/2 x W (kg) x 9.8 mit:
• H = Türhöhe in Meter.
• W = Türgewicht in Kilogramm.
- Temperaturbereich: 0 bis +40°C.
- Einbaubeispiele: Siehe Zeichnungen.

Soft-Closing-Scharnier für vertikale Anwendungen Nouveautés
Picto 1 Picto 2 Picto 3

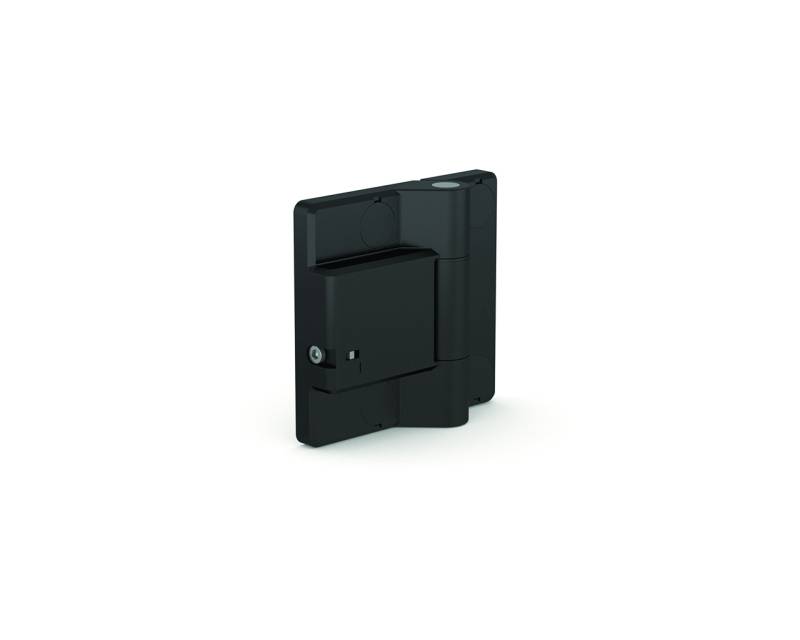

Soft-Closing-Scharnier für vertikale Anwendungen

Die Schließgeschwindigkeit der Türen ist mit einem Inbusschlüssel einstellbar.
Inklusive soft-close" Funktion, welche die Türen geschlossen halten kann.
Bitte verwenden Sie Stopper, um zu verhindern, dass sich die Türen über 180° öffnen.
Zyklenfestigkeit: 50.000 Zyklen
Einsatztemperatur: 0 bis +40°C
Schraubenabdeckung (enthalten)"
