Scharniere aus Zamak
Stift aus Edelstahl.
Das Scharnier kann durch Einsetzen der mitgelieferten Schraube aushängesicher gemacht werden.

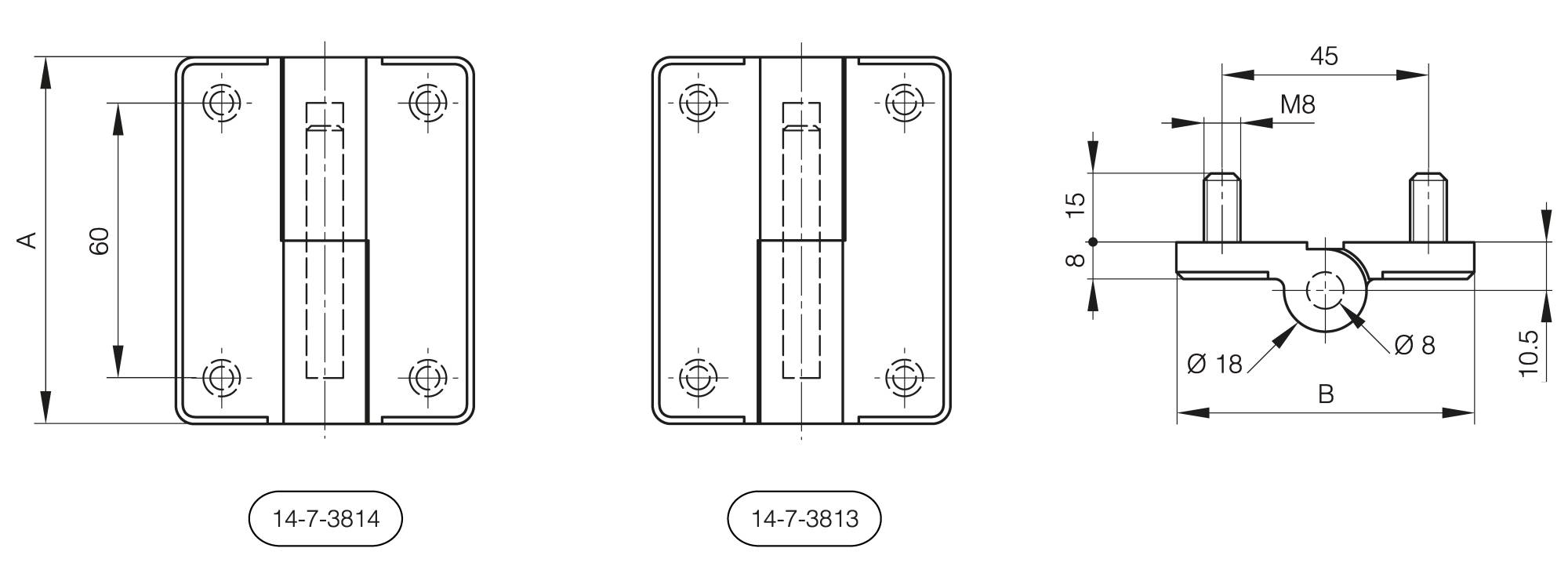

Aushängbare Scharniere aus Zamak 80 mm
Befestigung mit Stiftbolzen.Stift aus Edelstahl.
Das Scharnier kann durch Einsetzen der mitgelieferten Schraube aushängesicher gemacht werden.
| Axiale Belastung | Radiale Belastung | Last mit 90° Winkel | |
|---|---|---|---|
| Zugversuche |  |
 |
 |
| Referenzen | Maximale Belastung (N) | Maximale Belastung (N) | Maximale Belastung (N) |
| 14-7-3813 | 10820 | 9760 | 4960 |
| 14-7-3814 | 10820 | 9760 | 4960 |
Die angegebenen Werte ergeben sich aus den Tests, die von PINET gemäß den im folgenden Link genannten Bedingungen durchgeführt wurden.Dies ersetzt in keiner Weise die Berechnungen oder Validierungstests, die der Kunde an seiner Anwendung mit dem Scharnier durchführen muss.
Prüfbedingungen und -protokolle
Aushängbare Scharniere aus Zamak 80 mm
Referenz : 14-7-3813
| Verfügbarer Bestand | Stückpreis |
| 540 | 18.6 € o. MwSt. |
Bestellen, melden Sie sich an oder erstellen Sie Ihr Konto, indem Sie hier klicken
AnmeldungAushängbare Scharniere aus Zamak 80 mm
Referenz : 14-7-3814
| Verfügbarer Bestand | Stückpreis |
| 258 | 18.6 € o. MwSt. |
Bestellen, melden Sie sich an oder erstellen Sie Ihr Konto, indem Sie hier klicken
Anmeldung
